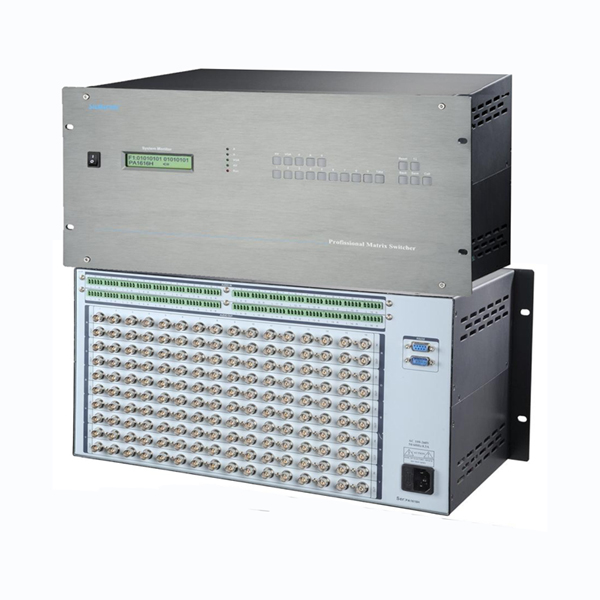

RGB16系列矩阵，内部采用高带宽专业开关芯片，图像清晰；输入、输出端口采用了过电平及ESD的双重保护设计，增强了产品的抗过载能力；音视频可分别控制，音频输入输出采用平衡方式，大大提高了抗干扰能力，有效延长了传输距离。 机箱采用EMI的结构设计，有效的防止电磁辐射及电磁波的干扰，性能更加稳定。
内嵌智能控制，采用了独特的处理方式，大大提高了设备的切换速度，实现了指令之间不需等待的快速控制；具备掉电状态存储保护、开机自动恢复记忆的功能。
除面板键盘操作外，还提供RS232控制接口，方便用户与各种集中控制设备配合使用；通过随机提供的软件，可方便设定设备编号，便于多台同型设备共联控制。
RGB16系列矩阵主要应用于要求较高的广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等重要场所。
• 采用高带宽专业开关芯片，图像清晰；
• 具备过电平及ESD的双重保护功能；
• 音视频可分别控制 ，音频采用平衡方式；
• 采用EMI机箱的结构设计，有效的防止电磁辐射及电磁波的干扰；
• 内嵌智能控制，大大提高了设备的切换速度，实现了指令之间不需等待的快速控制；
• 具备掉电状态存储保护、开机自动恢复记忆的功能。
• 通过随机提供的软件，可方便设定设备编号，便于多台同型设备共联控制。
技术参数 | |
增益 | 0dB |
带宽 | >350MHz（-3dB）满载 |
微分相位 | 0.05º@4.43 Mhz |
微分增益 | 0.05º@4.43 Mhz |
最大传播延时 | 5ns(±1ns) |
切换速度 | ≤150ns |
RGB输入 | |
信号类型 | RGBHV、RGBS、RGsB、RsGsBs、YUV |
接口 | 5BNC |
输入最大电平 | 1.0Vp-p |
阻抗 | 75Ω |
回波损耗 | -30dB@5MHz |
RGB输出 | |
信号类型 | RGBHV、RGBS、RGsB、RsGsBs、YUV |
接口 | 5BNC |
输入最大电平 | 0.7Vp-p |
阻抗 | 75Ω |
回波损耗 | -30dB@5MHz |
输出直流补偿 | 最大5mV |
同步信号特性 | |
输入/输出信号类型 | TTL |
输入电平 | 50mVp-p - 5Vp-p |
输出电平 | 5Vp-p |
输入阻抗 | 510Ω |
输出阻抗 | 75Ω |
极性 | 正或负（与输入一致） |
音频特性 | |
增率 | 0dB |
频率响应 | 20 Hz ~ 20 kHz |
总谐波失真+噪声 | 0.05% @ 1 kHz （额定电压下） |
共态抑制比 | （CMRR） >75dB @: 20 Hz ~ 20 kHz |
音频输入 | |
信号类型 | 立体声，平衡 |
接口 | 5PIN接口 |
阻抗 | >10KΩ |
最大电平 | +21dBu |
音频输出 | |
信号类型 | 立体声，平衡 |
接口 | 5PIN接口 |
阻抗 | >470KΩ |
最大电平 | +21dBu |
控制类型 | |
面板按键 | 控制方式：按键 |
RS-232 | 控制接口：DB9 波特率与协议波特率：9600 数据位：8位 停止位：1位，无奇偶校验位 串行控制口结构：2=TX，3=RX，5=GND |
环境要求 | |
存储环境温度 | -20°C ~ +60°C |
工作温度 | 0℃-50℃ |
相对环境湿度 | 5%~ 75% |
