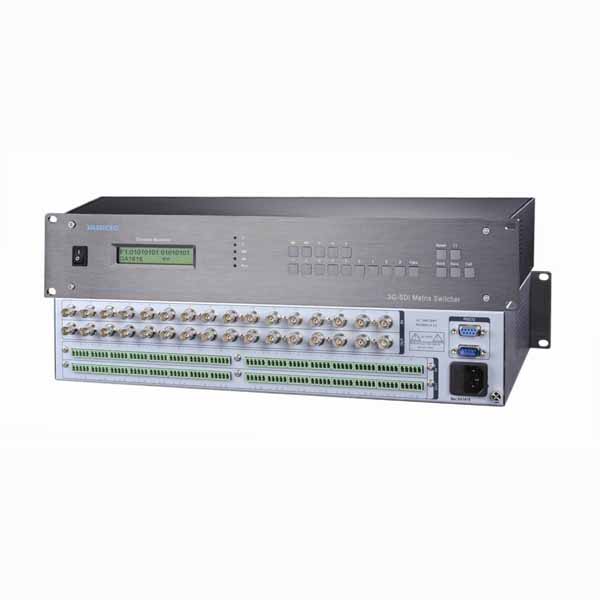

SG 16系列3G-SDI系列数字高清矩阵，采用标准3G交换内核，完全符合SMPTE标准和ITU标准。在3Gbps的码率下实现1920x1080P60。设备在每路输入输出端都设置了自动均衡（E系列）和时钟再生功能（ER系列），有效解决了由于长距离传输带来的信号幅度损失和时钟抖动现象，确保输出的 3G-SDI数字高清影像达到源端的品质。输入输出端口设置ESD保护器，内部大冗余电源，确保设备7x24小时连续工作。
SG16系列3G-SDI系列数字高清矩阵主要应用于高清数字可视会议、广播电视工程、电视教学、指挥控制中心等场所。
• 标准3G交换内核
• 全通道阻抗匹配技术
• 输入自适应均衡(限E系列）
• 时钟恢复功能（限ER系列）
• 输出预加重处理
• 支持分辨率达1920x1080P60
• 兼容SD-SDI、HD-SDI信号
• 单根同轴电缆传输100m*﹡
*对应型号为HD-SV0010的数字高清线缆，其他线缆可能会低于这指标
技术参数 | |
传输速率 | 3Gbps |
兼容码流 | 143Mbps～3Gbps |
均衡能力 | 100m @3G（Belden 1694A） |
时钟恢复 | ER系列支持 |
阻抗 | 75Ω |
反射损耗 | >18dB 5MHz-3GHz |
输出幅度 | 800mv±5% |
直流偏移 | 0V±0.5V |
信号过冲 | 0V±0.5V |
信号抖动 | < 0.2 UI |
接口形式 | BNC |
支持信号格式 | |
输 入 | SD-SDI、HD-SDI、3G-SDI |
输 出 | SD-SDI、HD-SDI、3G-SDI |
控制类型 | |
面板按键 | 控制方式：按键 |
RS-232 | 控制接口：DB9 波特率与协议波特率：9600 数据位：8位 停止位：1位，无奇偶校验位 串行控制口结构：2=TX，3=RX，5=GND |
环境要求 | |
存储环境温度 | -20°C ~ +60°C |
工作温度 | 0℃-50℃ |
相对环境湿度 | 5%~ 75% |
