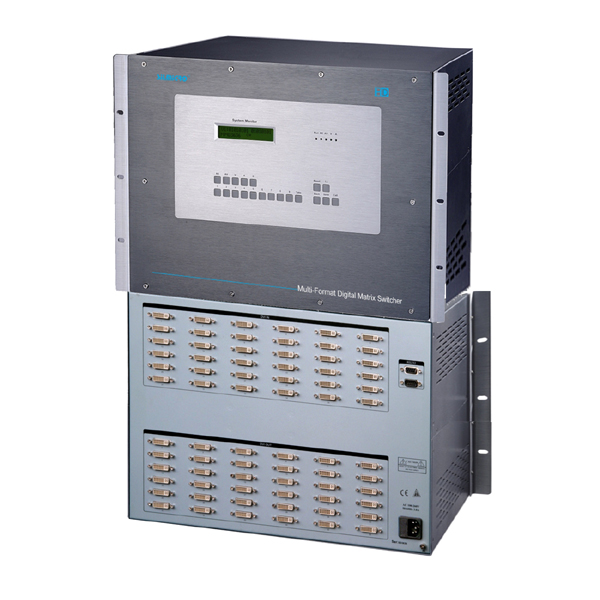

DVI36系列高清数字矩阵，采用电讯级核心交换芯片，是一款可应对苛刻使用环境的高性能、高可靠性DVI数字矩阵。内部核心数字开关具有超强的抗干扰能力及长期连续工作的高可靠性；输入端自动均衡设计，为距离较远的DVI信号源或微弱的DVI信号源提供自动补偿;输出端预加重驱动设计，使设备更具强大的驱动能力；输入、输出端高、低电压的双重ESD保护，有效增强了抵御外界静电破坏的能力; 专用大面积散热器等设计， 确保设备7×24小时长时间连续工作时，能通过自然环境达到平衡散热的目的; 内部EDID管理器设计，可保持与之相连的信号源的通讯,确保操作的可靠性。
DVI36系列高清数字矩阵主要应用于高清数字可视会议、广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场所。
• 电讯级核心交换芯片
• 输入自适应均衡
• 输出预加重处理
• 常温自散热技术
• 内部EDID管理器
• 支持1920×1200P60 DVI-D信号
• 1920×1080P60信号间距可达50m*﹡
*对应型号为HD-SDS0024的 数字高清线缆，其他线缆可能会低于这指标
技术参数 | |
信号类型 | DVI1.0规范中的DVI-D全数字T.M.D.S信号 |
支持分辨率 | 1920x1200 P60 |
数据传输速率 | 4.95Gbps ( R、G、B每色1.65Gbps ) |
信号强度 | T.M.D.S：800mVp_p |
均衡延长能力 | 输入端：信号正常传输距离不小于50m /24AWG ( 1920×1080P60 ) |
输出驱动能力 | 信号正常传输距离不小于7m /28AWG ( 1920×1080P60 ) |
最大传输延时 | 5nS ( ±1nS ) |
切换速度 | 100ns ( 最长时间 ) |
位时钟抖动 | <0.2UI |
DDC管理 | 内置 |
接口类型 | |
输 入 | DVI-I母接口 |
输 出 | DVI-I母接口 |
控制类型 | |
面板按键 | 控制方式：按键 |
RS-232 | 控制接口：DB9 波特率与协议波特率：9600 数据位：8位 停止位：1位，无奇偶校验位 串行控制口结构：2=TX，3=RX，5=GND |
