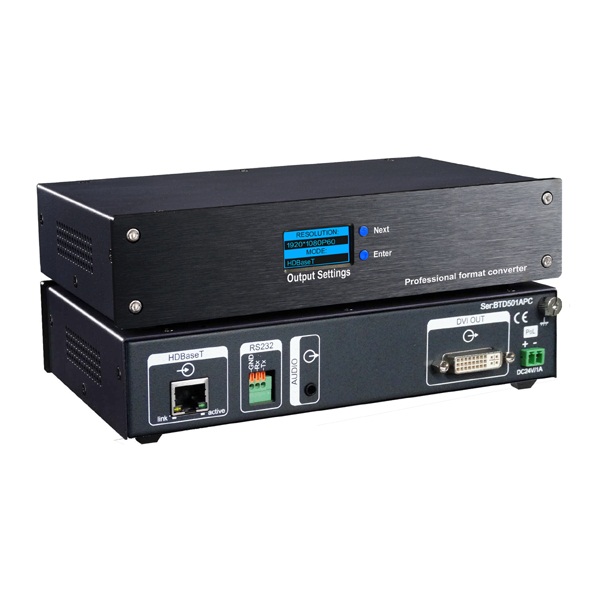

BTD501是一款DVI输出的增强型HDBaseT信号接收转换器。与发送端设备配合，可以同时解嵌出视频信号、内置音频及RS232控制信号，它能把高速率的非压缩编码信号实时转换成多种分辨率的单链路DVI格式信号或HDMI格式信号，并经DVI接口输出。它具有高可靠性和卓越的高分辨率图像性能，通过面板上的按钮及高密度液晶屏，能直观地对输出分辨率和输出信号类型进行选择，最高支持1920x1200P60的高清信号输出。
特别适合只用简单的网线，就能远距离传输数字高清图像，并能根据现场实际而调节输出信号的场合。
• 采用高性能缩放引擎芯片
• 自适应3D去隔行
• 3D降噪
• 双三次插值图像放大
• 支持上下变化和帧率转换
• 支持分辨率高达 1920x1200P60
• 支持5类线传输100m
• 外接DC24V/1A电源适配器
• 标准1/2U机箱设计，通过LC1915机架式附件（选购）可方便安装于19英寸标准机柜
技术参数 | ||
最大输出数据速率 | 4.95 Gbps (R、G、B每色1.65 Gbps) | |
最大像素时钟 | 165 MHz | |
最大分辨率 | 1920x1200P60 | |
最大传输距离 | 100m | |
输入 | ||
信号类型 | HDBaseT | |
接口形式 | RJ45 | |
信号幅度 | 1000mVp_p | |
阻抗 | 100Ω | |
输出 | ||
信号类型 | DVI-D | HDMI |
接口形式 | DVI-I | |
输出数据速率 | 最高 4.95Gbps (R、G、B每色1.65 Gbps) | |
信号幅度 | 800mVp_p | |
最大像素时钟 | 165 MHz | |
阻抗 | 100Ω | |
音频信号 | 非平衡模拟双声道 | |
接口形式 | 3.5mm耳机座 | |
频率响应 | 20Hz——20KHz ±0.05dB | |
最大输出电平 | 2Vrms | |
RS232控制 | ||
接口形式 | 3PIN接线端子 | |
波特率 | 110-115200bps | |
规格 | ||
外接电源适配器 | 输入100V-250V/50Hz | |
输出 | DC24V/1A | |
存储环境温度 | -20°C ~ +60°C | |
工作温度 | 0℃-50℃ | |
相对环境湿度 | 5%~ 75% | |
外形尺寸 | 206mm×130m×44mm ( W×L×H ) | |
产品重量 | 0.85Kg | |
