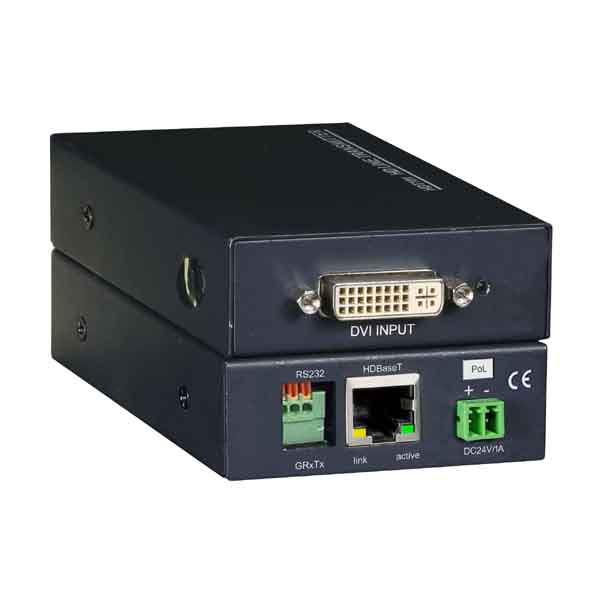

HDT501是一款HDBaseT发送器，它将DVI信号编码成HDBaseT信号后输出，同时与后端对应设备配合可提供一个标准的RS232双向控制通道；只需普通CAT5网线即可发送HDBaseT信号（与HDBaseT接收设备配合使用）至100米远；发送、接收两端的电气隔离设计，能彻底解决由地环路引起的地线干扰等问题；它具有高可靠性和卓越的高分辨率图像性能，支持1920x1080 P60的高清信号。
该设备机身小巧，支持本地或后端信号线缆供电（POL），极大地节约了空间，特别适合于只有5类线，又需要长距离传输高品质图像的空间局限场合。
• DVI信号输入
• 点对点硬件无压缩实时转换
• 支持分辨率高达 1920x1080P60
• 支持5类线传输100m（需与MIB系列单卡或HDR101等接收设备配合使用）
• 双向RS232通道
• 链路状态指示灯（正常为橙色常亮）
• HDBaseT信号发送 图像信号状态指示灯（等间隔闪烁2.5次/秒）
• 本地供电接口（DC24V）,并向后端POL供电
• 机身小巧精致，便于摆放
技术参数 | |
最大数据速率 | 4.95Gbps (R、G、B每色1.65 Gbps) |
最大像素时钟 | 165 MHz |
最大分辨率 | 1920x1080P60 |
最大传输距离 | 100m |
输 入 | |
信号类型 | DVI-D |
接口形式 | DVI-I |
信号幅度 | 2000mVp_p |
阻抗 | 75Ω |
输 出 | |
信号类型 | HDBaseT |
接口形式 | RJ 45 |
阻抗 | 100Ω |
RS232波特率范围 | 110-115200bps |
规格 | |
外接电源适配器 | 输入170V-250V/47 Hz -63Hz |
输出 | DC24V/1A |
存储环境温度 | -20°C ~ +60°C |
工作温度 | 0℃-50℃ |
相对环境湿度 | 5%~ 75% |
外形尺寸 | 110mm×70mm×25mm ( W×L×H ) |
产品重量 | 150g（不含外接电源） |
